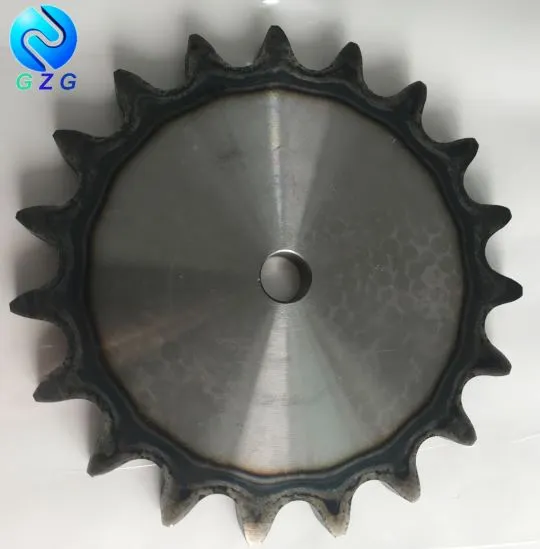

The obvious difference between type A and type B sprocket is that, you can find a hub on type B, but no hub on type A. ANSI sprocket works with A series roller chain, no matter it's A or B type. Please find dimensions of plate wheel sprocket 40-80(08A-16A) here.

1. ANSI پلیٹ وہیل سپروکیٹ 40(08A-1-2)

z	ڈی	ڈی پی	سمپلیکس		ڈوپلیکس		اے این ایس آئی 40
z	ڈی	ڈی پی	D1	کلو	D2	کلو	08A-1-2
8	39.3	33.18	8	0.04	10	0.07	Sprocket	ملی میٹر
9	43.2	37.13	8	0.04	10	0.1	دانت کا رداس r3	13.5
10	47.2	41.10	8	0.06	10	0.13	رداس کی چوڑائی C	1.6
11	51.2	45.07	8	0.07	12	0.17	دانت کی چوڑائی B1	7.2
12	55.2	49.07	8	0.08	12	0.21	دانت کی چوڑائی b1	7
13	59.2	53.06	10	0.1	12	0.25	دانت کی چوڑائی B2	21.1
14	63.2	57.07	10	0.12	12	0.3	زنجیر	ملی میٹر
15	67.2	61.09	10	0.14	12	0.36	پچ	12.7
16	71.2	65.10	10	0.16	16	0.41	اندرونی چوڑائی	7.95
17	75.2	69.11	10	0.18	16	0.47	Roller Φ	7.95
18	79.2	73.14	10	0.20	16	0.54
19	83.3	77.16	10	0.23	16	0.61
20	87.3	81.19	10	0.27	16	0.68
21	91.3	85.22	12	0.28	16	0.75
22	95.4	89.24	12	0.31	16	0.83
23	99.4	93.27	12	0.35	16	0.92
24	103.4	97.29	12	0.38	16	1.01
25	107.4	101.36	12	0.41	16	1.1
26	111.5	105.36	16	0.43	16	1.2
27	115.5	109.4	16	0.46	16	1.31
28	119.5	113.42	16	0.48	16	1.42
29	123.6	117.46	16	0.53	16	1.53
30	127.6	121.50	16	0.58	16	1.65
31	131.6	125.54	16	0.63	20	1.77
32	135.7	129.56	16	0.68	20	1.9
33	139.7	133.6	16	0.73	20	2.02
34	143.8	137.64	16	0.78	20	2.16
35	147.8	141.68	16	0.83	20	2.3
36	151.8	145.72	16	0.88	20	2.42
37	155.9	149.76	16	0.93	20	2.56
38	159.9	153.80	16	0.98	20	2.71
39	163.9	157.83	16	1.03	20	2.87
40	168.0	161.87	16	1.09	20	3.03
41	172.5	165.91	20	1.14	20	3.2
42	176.6	169.95	20	1.19	20	3.36
43	180.6	173.99	20	1.25	20	3.53
44	184.6	178.03	20	1.32	20	3.71
45	188.7	182.07	20	1.38	20	3.89
46	192.7	186.10	20	1.44	20	4.07
47	196.8	190.14	20	1.51	20	4.52
48	200.8	194.18	20	1.58	20	4.66
49	204.8	198.22	20	1.65	20	4.78
50	208.9	202.26	20	1.73	20	4.88
51	212.9	206.3	20	1.8	20	5.03
52	217.0	210.34	20	1.87	20	5.24
53	221	214.37	20	1.94	20	5.46
54	225.0	218.43	20	2.02	20	5.68
55	229.1	222.46	20	2.1	20	5.9
56	233.1	226.50	20	2.17	20	6.13
57	237.2	230.54	20	2.25	20	6.36
58	241.2	234.62	20	2.36	20	6.59
59	245.2	238.62	20	2.42	20	6.83
60	249.3	242.66	20	2.50	20	7.08
62	257.4	250.74	25	2.67	25	7.6
64	265.4	258.82	25	2.85	25	8.1
65	269.5	262.86	25	2.94	25	8.36
66	273.5	266.90	25	3.03	25	8.63
68	281.6	274.99	25	3.22	25	9.2
70	289.7	283.07	25	3.42	25	9.75
72	297.8	291.16	25	3.62	25	10.33
75	309.9	303.27	25	3.94	25	11.24
76	313.9	307.33	25	4.05	25	11.55
78	322.0	315.40	25	4.27	25	12.25
80	330.1	323.48	25	4.50	25	12.9
85	350.3	343.69	25	5.62	25	14.55
90	370.5	363.90	25	6.31	25	16.36
95	390.7	384.11	25	7.05	25	18.28
100	410.9	404.31	25	7.82	25	20.3
110	451.4	444.74	25	9.50	25	24.67
114	467.5	460.90	25	10.21	25	26.57
120	491.8	485.16	25	11.32	25	29.46
125	512.0	505.37	25	12.31	25	32

2. ANSI پلیٹ وہیل سپروکیٹ 50(10A-1-2)

z	ڈی	ڈی پی	سمپلیکس		ڈوپلیکس		اے این ایس آئی 50
z	ڈی	ڈی پی	D1	کلو	D2	کلو	10A-1-2
8	48.4	41.48	10	0.06	10	0.15	Sprocket	ملی میٹر
9	53.3	46.42	10	0.09	10	0.21	دانت کا رداس r3	17
10	58.3	51.37	10	0.11	12	0.27	رداس کی چوڑائی C	2
11	63.2	56.34	12	0.14	12	0.34	دانت کی چوڑائی B1	8.7
12	68.2	61.34	12	0.17	16	0.42	دانت کی چوڑائی b1	8.4
13	73.2	66.32	12	0.20	16	0.51	دانت کی چوڑائی B2	26.5
14	78.2	71.34	12	0.23	16	0.60	زنجیر	ملی میٹر
15	83.2	76.36	12	0.27	16	0.70	پچ	15.875
16	88.3	81.37	12	0.31	16	0.82	اندرونی چوڑائی	9.53
17	93.3	86.39	12	0.36	16	0.94	Roller Φ	10.16
18	98.3	91.42	14	0.41	16	1.06
19	103.3	96.45	14	0.46	16	1.20
20	108.4	101.49	14	0.51	16	1.34
21	113.4	106.52	16	0.57	16	1.48
22	118.4	111.55	16	0.62	20	1.64
23	123.5	116.58	16	0.68	20	1.80
24	128.5	121.62	16	0.75	20	1.98
25	133.6	126.66	16	0.82	20	2.17
26	138.6	131.70	20	0.88	20	2.33
27	143.6	136.75	20	0.95	20	2.53
28	148.7	141.78	20	1.03	20	2.74
29	153.7	146.83	20	1.11	20	2.96
30	158.8	151.87	20	1.19	20	3.18
31	163.8	156.92	20	1.28	20	3.41
32	168.9	161.95	20	1.36	20	3.66
33	173.9	167.00	20	1.45	20	3.90
34	178.9	172.05	20	1.55	20	4.16
35	184.0	177.10	20	1.64	20	4.42
36	189.0	182.15	20	1.73	20	4.70
37	194.1	187.20	20	1.83	20	4.98
38	199.1	192.24	20	1.94	20	5.26
39	204.2	197.29	20	2.05	20	5.56
40	209.2	202.34	20	2.16	20	5.87
41	215.8	207.39	20	2.28	20	6.17
42	220.8	212.44	20	2.39	20	6.46
43	225.9	217.49	20	2.50	20	6.80
44	230.9	222.53	20	2.63	20	7.13
45	236.0	227.58	20	2.75	20	7.47
46	241.0	232.63	20	2.88	20	7.83
47	246.1	237.68	20	3.00	20	8.19
48	251.1	242.73	20	3.14	20	8.55
49	256.2	247.78	20	3.28	20	8.91
50	261.2	252.82	20	3.42	20	6.32
51	266.3	257.87	20	3.56	20	9.72
52	271.3	262.92	20	3.70	20	10.11
53	276.4	267.97	20	3.85	20	10.52
54	281.4	273.03	20	4.00	20	10.94
55	286.5	278.08	20	4.15	20	11.36
56	291.5	283.13	25	4.30	20	11.80
57	296.6	288.18	25	4.46	25	12.24
58	301.6	293.23	25	4.62	25	12.68
59	306.7	298.27	25	4.78	25	13.15
60	311.7	303.32	25	4.95	25	13.61
62	321.8	313.43	25	5.30	25	14.56
64	331.9	323.53	25	5.65	25	15.51
65	337.0	328.58	25	5.83	25	16.05
68	352.1	343.74	25	6.40	25	17.59
70	362.2	353.84	25	6.79	25	18.70
72	372.3	363.95	25	7.19	25	19.81
75	387.5	379.09	25	7.81	25	21.54
76	392.5	374.16	25	8.02	25	22.14
78	402.6	394.25	25	8.46	25	23.37
80	412.7	404.35	25	8.91	25	24.60
85	438.0	429.62	30	10.06	25	28.00
90	463.3	254.88	30	11.30	25	31.25
95	488.5	480.14	30	12.61	25	34.90
100	513.8	505.40	30	13.99	25	38.75
110	564.3	555.92	30	16.97	25	46.73
114	584.5	576.13	30	19.98	25	50.60
120	614.8	606.44	30	22.17	25	56.16
125	640.1	631.71	30	24.08	25	61.00

3. ANSI پلیٹ وہیل سپروکیٹ 60(12A-1-2)

z	ڈی	ڈی پی	سمپلیکس		ڈوپلیکس		اے این ایس آئی 60
z	ڈی	ڈی پی	D1	کلو	D2	کلو	12A-1-2
8	58.1	49.78	10				Sprocket	ملی میٹر
9	64.0	55.70	10				دانت کا رداس r3	20
10	70.0	61.64	10		12		رداس کی چوڑائی C	2.4
11	76.0	67.61	12		16		دانت کی چوڑائی B1	11.7
12	81.9	76.60	12		16		دانت کی چوڑائی b1	11.3
13	87.9	79.59	14	0.35	16		دانت کی چوڑائی B2	34.1
14	94.0	85.61	14	0.41	16		زنجیر	ملی میٹر
15	100.0	91.63	14	0.48	16		پچ	19.05
16	106.0	97.65	14	0.55	20		اندرونی چوڑائی	12.7
17	112.0	103.67	14	0.63	20		Roller Φ	11.91
18	118.0	109.71	14	0.71	20
19	124.1	115.75	14	0.83	20
20	130.1	121.78	14	0.92	20
21	136.2	127.82	16	0.99	20
22	142.2	133.86	16	1.09	20
23	148.2	139.90	16	1.20	20
24	154.3	145.94	16	1.31	20
25	160.3	152.00	16	1.43	20
26	166.4	158.04	16	1.56	20
27	172.4	164.09	16	1.68	20
28	178.5	170.13	16	1.82	20
29	184.5	176.19	16	1.96	20
30	190.6	182.25	16	2.10	20
31	196.6	188.31	20	2.24	20
32	202.7	194.35	20	2.39	20
33	208.8	200.40	20	2.55	20
34	214.8	206.46	20	2.71	20
35	220.9	212.52	20	2.88	20
36	226.9	218.58	20	3.06	25
37	233.0	224.64	20	3.25	25
38	239.0	230.69	20	3.42	25
39	245.1	236.75	20	3.63	25
40	251.1	242.81	20	3.85	25
41	259.1	248.87	25	4.01	25
42	265.2	254.93	25	4.19	25
43	271.3	260.98	25		25
44	277.3	267.03	25		25
45	283.3	273.10	25		25
46	289.4	279.16	25		25
47	295.5	285.21	25		25
48	301.5	291.27	25		25
49	307.6	297.33	25		25
50	313.6	303.39	25		25
51	319.7	309.45	25		25
52	325.8	315.50	25		25
53	331.8	321.56	25		25
54	337.9	327.64	25		25
55	343.9	333.70	25		25
56	350.0	339.75	25		25
57	356.1	345.81	25		25
58	362.1	351.87	25		25
59	368.2	357.93	25		25
60	374.2	363.99	25		25
62	386.4	376.12	25		30
64	398.5	388.24	25		30
65	404.5	394.29	25		30
66	410.6	400.35	25		30
68	422.7	412.49	25		30
70	434.9	424.60	25		30
72	447.0	436.74	25		30
75	465.2	454.91	25		30
76	471.2	460.99	25		30
78	483.3	473.10	25		30
80	495.5	485.22	25		30
85	525.8	515.55	25		30
90	556.1	545.86	25		30
95	586.4	576.17	25		30
100	616.7	606.47	25		30
110	677.4	667.11	25		30
114	701.6	691.36	25		30
120	738.0	727.74	25		30
125	768.3	758.05	25		30

4. ANSI پلیٹ وہیل سپروکیٹ 80(16A-1-2)

z	ڈی	ڈی پی	سمپلیکس		ڈوپلیکس		اے این ایس آئی 80
z	ڈی	ڈی پی	D1	کلو	D2	کلو	16A-1-2
8	77.9	66.37	16		20		Sprocket	ملی میٹر
9	85.8	74.27	16		20		دانت کا رداس r3	27
10	93.8	82.19	16		20		رداس کی چوڑائی C	3.2
11	101.7	90.14	16		20		دانت کی چوڑائی B1	14.7
12	109.7	98.14	16	0.77	20		دانت کی چوڑائی b1	14.1
13	117.7	106.12	16	0.91	20		دانت کی چوڑائی B2	43.4
14	125.7	114.15	16	1.01	20		زنجیر	ملی میٹر
15	133.7	122.17	16	1.22	20		پچ	25.4
16	141.8	130.20	20	1.43	25		اندرونی چوڑائی	15.88
17	149.8	138.22	20	1.64	25		Roller Φ	15.88
18	157.8	146.28	20	1.85	25
19	165.9	154.33	20	2.08	25
20	173.9	162.38	20	2.12	25
21	182.0	170.43	20	2.45	25
22	190.1	178.48	20	2.84	25
23	198.1	186.53	20	3.13	25
24	206.2	194.59	20	3.42	25
25	214.2	202.66	20	3.73	25
26	222.3	210.72	20	4.05	25
27	230.4	218.79	20	4.38	25
28	238.4	226.85	20	4.73	25
29	246.5	234.92	20	5.09	25
30	254.6	243.00	20	5.46	25
31	262.6	251.08	25	5.83	25
32	270.7	259.13	25	6.21	25
33	278.8	267.21	25	6.63	25
34	286.9	275.28	25	7.06	25
35	294.9	283.36	25	7.49	25
36	303.0	291.44	25	8.01	25
37	311.1	299.51	25	8.45	25
38	319.2	307.59	25	8.88	25
39	327.2	315.67	25		25
40	335.3	323.73	25		25
41	345.6	331.82	25		25
42	353.7	339.90	25		25
43	361.7	347.98	25		25
44	369.8	356.06	25		25
45	377.9	364.12	25		25
46	386.0	372.21	25		25
47	394.1	380.29	25		25
48	402.1	388.36	25		25
49	410.2	396.44	25		25
50	418.3	404.52	25		25
51	426.5	412.60	25		30
52	434.5	420.67	25		30
53	442.5	428.75	25		30
54	450.6	436.85	25		30
55	458.7	444.93	25		30
56	466.8	453.01	25		30
57	474.9	461.07	25		30
58	482.9	469.16	25		30
59	491.0	477.24	25		30
60	499.1	485.32	25		30
62	515.3	501.50	30		30
64	531.4	517.65	30		30
65	539.5	525.73	30		30
66	547.6	533.80	30		30
68	563.8	549.98	30		30
70	579.9	566.14	30		30
72	596.1	582.32	30		30
75	620.3	606.35	30		30
76	628.4	614.65	30		30
78	644.6	630.80	30		30
80	660.7	646.96	30		30
85	701.2	687.04	30		30
90	741.6	727.81	30		30
95	782.0	768.22	30		30
100	822.4	808.63	30		30
110	903.3	889.48	30		30
114	935.6	921.81	30		40
120	984.1	970.33	30		40
125	1024.5	1010.73	30		40
