مشینوں کی ترسیل کے ایک حصے کے طور پر،پلیٹ وہیل سپروکیٹ 100 ملٹی پلیکسمختلف صنعتوں میں بڑے پیمانے پر استعمال کیا جاتا ہے، جو ایک قسم کا سپروکیٹ ہے جو مشین کو منتقل کرنے میں کامل تعاون حاصل کرنے کے لیے رولر چین سے لیس ہوسکتا ہے۔
GZG کیا مواد فراہم کر سکتا ہے۔Plate Wheel Sprocket 100 Multiplex C1045 اور SS304 ہیں۔
سطح کا علاج: بلیک آکسائیڈ، زنک چڑھانا، پینٹنگ، نکل چڑھانا
عمل: فورجنگ، ہوبنگ، پریسجن مشیننگ، سطح کا علاج، حتمی سخت معائنہ
ہم سمپلیکس، ڈوپلیکس، ٹرپلیکس اور ملٹی پلیکس فراہم کرتے ہیں۔پلیٹ وہیل sprockets. Please feel free to contact us if you can't find the technial data as below, we are glad to help. And we'll also to help you to make a suitabl drawing so we could confirm teh order soon.
Dimensions of Plate Wheel Sprocket 100 Multiplex
| Sprocket | ملی میٹر | ||||||||||
| دانت کا رداس r3 | 33.5 | |||||||||||
| رداس کی چوڑائی C | 4 | |||||||||||
| دانت کی چوڑائی B1 | 17.7 | |||||||||||
| دانت کی چوڑائی b1 | 17.1 | |||||||||||
| دانت کی چوڑائی B2 | 52.9 | |||||||||||
| زنجیر | ملی میٹر | |||||||||||
| پچ | 31.75 | |||||||||||
| اندرونی چوڑائی | 19.05 | |||||||||||
| Roller Φ | 19.05 | |||||||||||
| z | ڈی | ڈی پی | سمپلیکس | ڈوپلیکس | ||
| D1 | کلو | D2 | کلو | |||
| 8 | 96.0 | 82.96 | 16 | 20 | ||
| 9 | 106.5 | 92.84 | 16 | 20 | ||
| 10 | 117.0 | 102.74 | 16 | 20 | ||
| 11 | 127.0 | 112.68 | 20 | 25 | ||
| 12 | 137.0 | 122.68 | 20 | 25 | ||
| 13 | 147.5 | 132.65 | 20 | 25 | ||
| 14 | 157.6 | 142.68 | 20 | 25 | ||
| 15 | 167.7 | 152.72 | 20 | 25 | ||
| 16 | 177.7 | 162.75 | 20 | 30 | ||
| 17 | 187.7 | 172.78 | 20 | 2.96 | 30 | |
| 18 | 197.8 | 182.85 | 20 | 3.28 | 30 | |
| 19 | 207.9 | 192.91 | 20 | 30 | ||
| 20 | 217.9 | 202.98 | 20 | 30 | ||
| 21 | 228.0 | 213.04 | 25 | 4.62 | 30 | |
| 22 | 238.1 | 223.11 | 25 | 30 | ||
| 23 | 248.2 | 233.17 | 25 | 30 | ||
| 24 | 258.3 | 243.23 | 25 | 30 | ||
| 25 | 268.4 | 253.33 | 25 | 30 | ||
| 26 | 278.4 | 263.40 | 30 | 30 | ||
| 27 | 288.5 | 273.48 | 30 | 30 | ||
| 28 | 298.5 | 283.56 | 30 | 30 | ||
| 29 | 308.6 | 293.65 | 30 | 30 | ||
| 30 | 318.7 | 303.75 | 30 | 30 | ||
| 31 | 328.8 | 313.85 | 30 | 30 | ||
| 32 | 338.9 | 323.91 | 30 | 30 | ||
| 33 | 349.0 | 334.01 | 30 | 30 | ||
| 34 | 359.1 | 344.10 | 30 | 30 | ||
| 35 | 369.2 | 354.20 | 30 | 30 | ||
| 36 | 379.2 | 365.30 | 30 | 30 | ||
| 37 | 389.3 | 374.39 | 30 | 30 | ||
| 38 | 399.4 | 384.49 | 30 | 30 | ||
| 39 | 409.5 | 394.59 | 30 | 30 | ||
| 40 | 419.6 | 404.66 | 30 | 30 | ||
| 41 | 430.7 | 414.78 | 30 | 30 | ||
| 42 | 440.8 | 424.88 | 30 | 30 | ||
| 43 | 450.9 | 434.97 | 30 | 30 | ||
| 44 | 461.0 | 445.07 | 30 | 30 | ||
| 45 | 471.1 | 455.17 | 30 | 30 | ||
| 46 | 481.2 | 465.26 | 30 | 30 | ||
| 47 | 491.3 | 475.36 | 30 | 30 | ||
| 48 | 501.4 | 485.46 | 30 | 30 | ||
| 49 | 511.5 | 495.55 | 30 | 30 | ||
| 50 | 521.6 | 505.65 | 30 | 30 | ||
| 51 | 531.7 | 515.75 | 30 | 30 | ||
| 52 | 541.8 | 525.84 | 30 | 30 | ||
| 53 | 551.9 | 535.94 | 30 | 30 | ||
| 54 | 562.0 | 546.07 | 30 | 30 | ||
| 55 | 572.1 | 556.16 | 30 | 30 | ||
| 56 | 582.2 | 566.26 | 30 | 30 | ||
| 57 | 592.3 | 576.36 | 30 | 30 | ||
| 58 | 602.4 | 586.45 | 30 | 30 | ||
| 59 | 612.5 | 596.55 | 30 | 30 | ||
| 60 | 622.6 | 606.65 | 30 | 30 | ||
| 62 | 642.8 | 626.87 | 30 | 30 | ||
| 64 | 663.0 | 647.06 | 30 | 30 | ||
| 65 | 673.1 | 657.16 | 30 | 30 | ||
| 66 | 683.2 | 667.26 | 30 | 30 | ||
| 68 | 703.4 | 687.48 | 30 | 30 | ||
| 70 | 723.6 | 707.67 | 30 | 30 | ||
| 72 | 743.8 | 729.90 | 30 | 30 | ||
| 75 | 774.2 | 758.19 | 30 | 30 | ||
| 76 | 784.3 | 768.32 | 30 | 30 | ||
| 80 | 824.7 | 808.72 | 30 | 30 | ||
| 85 | 875.2 | 859.25 | 30 | 30 | ||
| 90 | 925.7 | 909.76 | 30 | 30 | ||
| 95 | 976.2 | 960.28 | 30 | 30 | ||
| 100 | 1026.7 | 1010.79 | 30 | 30 | ||
| 114 | 1168.2 | 1152.26 | 30 | 40 | ||

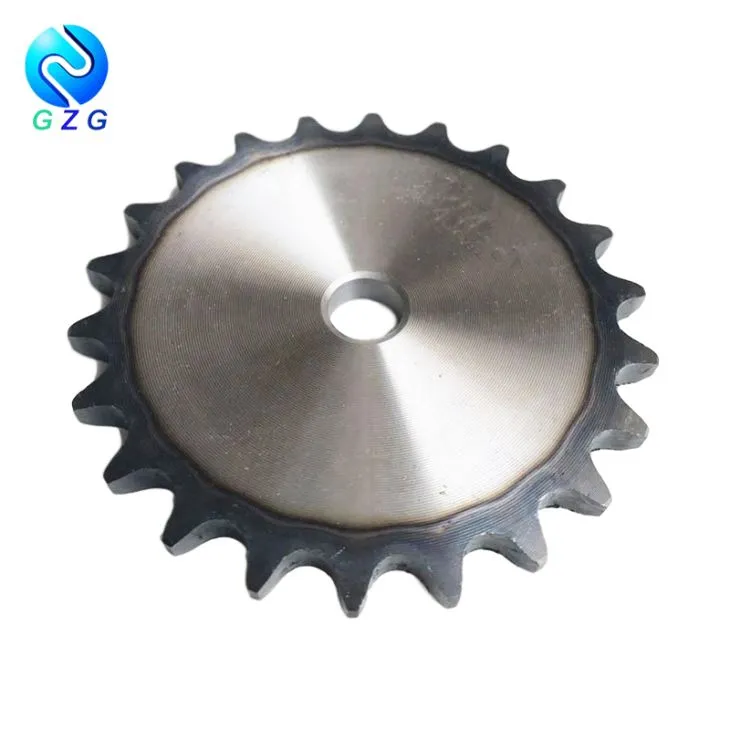

Some pictures of Plate Wheel Sprocket 100 Multiplex
Find some pictures of Plate Wheel Sprocket 100 Multiplex as below. GZG is able to make black surface treatment and teeth harden (HRC 38-45).
Guizhou GZG Transmission Co., Limited was established in 2010. Under years' efforts, we had promoted all kinds of metal processing machinery, introduced various types of testing equipment. Currently, our production capacity to all kinds of machines or parts could catch 300,000 pcs (sets) per year.
ہم نے بیرون ملک اور اندرون ملک بہت سی نمائشوں میں حصہ لیا جیسے چیک اور کینٹن میلے میں BVV۔ ہم اپنی ویب سائٹ پر نمائش کی معلومات کو اپ ڈیٹ کر سکتے ہیں یا اپنے باقاعدہ اور نئے صارفین کو تاریخ سے آگاہ کرنے کے لیے ای-میل لکھ سکتے ہیں۔ اگر آپ ہماری میں دلچسپی رکھتے ہیں۔پلیٹ وہیل سپروکیٹ 100 ملٹی پلیکساور اسے نمائش میں دیکھنا چاہتے ہیں، براہ کرم ہمیں لکھیں۔
پلیٹ وہیل سپروکیٹ 100 ملٹی پلیکسعلیحدہ پلاسٹک بیگ میں ڈال دیا جائے گا، پھر پلائیووڈ کیس میں پیک کیا جائے گا. اگر ایک کیس بہت بھاری ہے، تو ہم فورک لفٹ کو اپ لوڈ اور ڈاؤن لوڈ کرنے کے لیے جگہ چھوڑ سکتے ہیں۔
For transportation, we have our own shipping agent that can make CFR or CIF to client's port. We can also make FOB and other transportation terms. Some clients from southeast of Asia could get the products by truck.
GZG مصنوعات جنوب مشرقی ایشیا، EU اور USA کی مارکیٹوں میں مقبول ہیں۔ اس دوران، GZG پروڈکٹس کان کنی، سٹیل، ہوائی جہاز، جہاز اور تمام قسم کی مشینوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔
اعلیٰ معیار، بہترین قیمت، اور قابل غور سروس ہمارا اصول ہے، چاہے آپ کا آرڈر بڑا ہو یا چھوٹا، آپ کا اطمینان ہمارا اطمینان ہوگا۔
ڈاؤن لوڈ، اتارنا ٹیگ: پلیٹ وہیل سپروکیٹ 100 ملٹی پلیکس، چین، مینوفیکچررز، سپلائرز، فیکٹری
